Мина «Колокольчик»: описание, характеристики и принцип действия

Читать в полной версии

Фото: kulemzin_donetsk / Telegram

Что такое мина «Колокольчик»

Мина «Колокольчик» — это кассетная противопехотная мина НАТО высокого уровня опасности с суббоеприпасом типа М77 производства США (на нее похожи также мины М42 и М46). Этот тип мин получил свое название из-за формы, напоминающей колокольчик или цоколь от лампочки.

Мины могут быть разбросаны с помощью беспилотников или в результате обстрелов кассетными боеприпасами из реактивных систем залпового огня (РСЗО). Один боеприпас может нести 72 такие мины, которые разбрасываются на большой площади.

Как выглядит мина «Колокольчик»

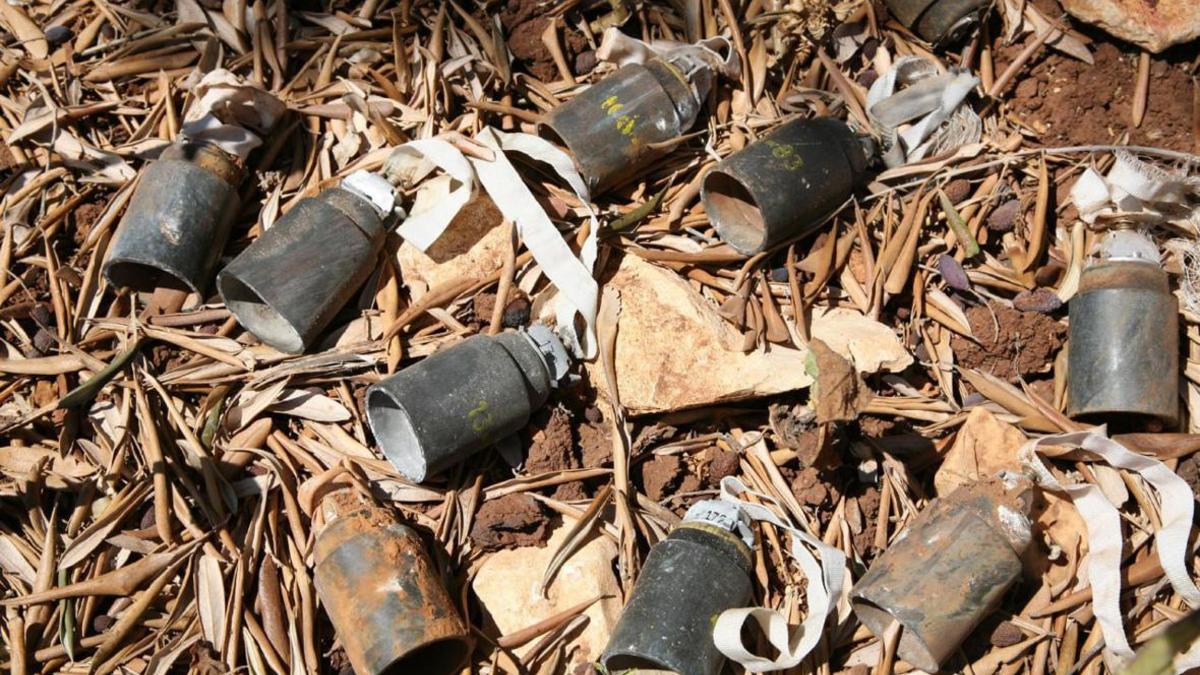

Мина «Колокольчик» состоит из полого металлического цилиндра, похожего на патрон, в который вкручивают лампочки, к нему прикреплена лента из ткани. Имеет размеры 5 см в ширину и 7 см в длину, диаметр трубчатого элемента — около 4 см. Она меньше, чем другая распространенная противопехотная мина небольшого размера типа «Лепесток» (советская копия американской мины BLU-43 Dragontooth) — 12 см в ширину и 7 см в длину.

Как работает мина «Колокольчик»

Мина «Колокольчик» срабатывает при соприкосновении с ней (как с «патроном», так и с лентой), а некоторые взрываются самопроизвольно спустя некоторое время. Часть мин детонируют сразу после сброса, часть остаются неразорвавшимися на строениях и на земле (они малозаметны в траве), а также повисают на деревьях или кустах. Зона поражения у «Колокольчика» — 12 м (для сравнения: у «Лепестка» — 7 м).

Технические характеристики

Вес мины М77 — 213 г, масса взрывчатого вещества — 33 г. Она способна пробить броню от 5 до 10 см. Такие мины бывают кумулятивного (у нее желтая полоса на корпусе) и кумулятивно-осколочного типов (внутри нее есть насечка, дробящая корпус на множество осколков).

Принцип действия

В мине М77 есть простой ударный взрыватель, в котором винтовой ударник соединен с тканевой лентой. Когда происходит удар, ударник движется вперед и воспламеняет детонатор, под которым находятся небольшой промежуточный заряд и основное взрывчатое вещество. Происходит разрыв корпуса, что приводит к разбросу осколков, а кумулятивный заряд направляется вниз.

Цели и опасность применения мин «Колокольчик»

Как и любые противопехотные мины, «Колокольчики» во время военного конфликта позволяют добиться задержки продвижения и поражения пехоты противника, а также используются для прикрытия промежутков, не занятых войсками, и опасных направлений. В ходе боевых действий применяются в комбинации с другими минами, например противотанковыми.

Противопехотные мины используют и в зонах, где может находиться мирное население. В случае использования таких мин в кассетном варианте ими усеивают определенную местность. Гражданские лица часто не понимают, что перед ними мина, или не могут различить ее на местности. Взрыв небольших мин, в том числе таких, как «Колокольчик», чаще приводит к получению жертвой увечий. Но в некоторых случаях, особенно если на мину наткнется ребенок, ее детонация может привести к летальному исходу. При взрыве мин «Колокольчик» пострадавшие обычно получают осколочные ранения и минно-взрывные травмы, может произойти травматическая ампутация конечностей.

В ООН в 2021 году отметили, что мирные жители становятся жертвами противопехотных мин чаще военных. На долю гражданских «приходится восемь из каждых десяти инцидентов, причем не менее половины убитых или искалеченных составляют дети», подчеркнули в организации.

Применение кассетных и противопехотных мин запрещено по двум международным конвенциям: Конвенции о запрещении применения, накопления запасов, производства и передачи противопехотных мин и об их уничтожении и Конвенции по кассетным боеприпасам. Ни США, ни Россия как крупнейшие производители подобных снарядов оба документа не подписали. Украина подписала конвенцию о противопехотных минах, но не о кассетных боеприпасах. Однако к этим конвенциям присоединились более сотни других государств.

Мины «Колокольчик» в конфликте на Украине

Мины «Колокольчик» в конфликте на Украине и в приграничных регионах России

О применении ВСУ мин «Колокольчик» в зоне конфликта на Украине российские СМИ и органы власти сообщали неоднократно. Так, о разбросанных после обстрелов «Колокольчиках», пришедших на смену «Лепесткам», информировали в Донецке и Горловке (ДНР), а также в Запорожской и Херсонской областях.

С середины 2024 года об их использовании в приграничных районах Курской и Белгородской областей не раз заявляли местные власти. Известно о нескольких погибших и раненых на этих территориях из-за подрыва «Колокольчиков».

В мае 2025 года в курском поселке Коренево 62-летний мужчина подорвался на такой мине, когда косил траву у дома. Он получил множественные осколочные ранения головы, живота и конечностей. Ранее, в марте, другой курянин собирал металлолом, среди него оказался и «Колокольчик». Мина сдетонировала в его кармане, мужчина погиб.

В апреле 2025 года под Белгородом семье знакомые подарили якобы обезвреженную мину «Колокольчик», но когда 12-летний ребенок взял ее в руки, снаряд сдетонировал. Подросток попал в больницу с закрытой черепно-мозговой травмой, множественными осколочными ранениями плеча, живота и ноги.

Как действовать при обнаружении мины «Колокольчик»

Мину нельзя трогать, поднимать, пинать ее, бросать что-либо в нее, использовать мобильный телефон поблизости.
По возможности зону ее нахождения следует оградить.
Место обнаружения необходимо обозначить ясно видимым ориентиром, например ветками, куском яркой ткани, грунтом и т.п.
Нужно отойти от мины на безопасное расстояние, ступая след в след, так как поблизости могут лежать и другие мины.
Нельзя подпускать к мине других людей, особенно детей, которые в случае детонации получают более серьезные ранения.
Позвонить в МЧС по номеру 112, сообщить точное место обнаружения мины, ее описание и свой номер телефона. В дальнейшем мину ликвидируют саперы.

Автор: Лилия Пашкова.
